CIRCUITO INTEGRADO DE MICROONDAS.DESCRIPCION.
Esta tecnología se basa en el uso de una línea de transmisión plana, como es el caso de stripline. Posee la ventaja de poder combinar las diferentes funciones de varios circuitos sin usar ningún tipo de conector.

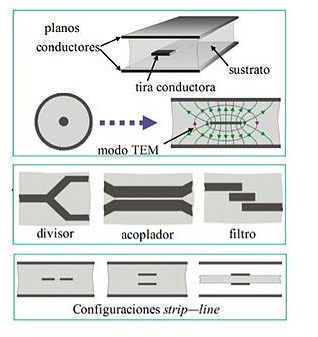

Un circuito de linea TEM con placas utiliza una tira plana de metal que se encuentra entre dos planos paralelos de tierra, el material aislante del sustrato forma un dieléctrico. La anchura de la tira, el espesor del sustrato y la permitividad relativa del sustrato determinan la impedancia característica de la tira, que es una linea de transmisión. El conductor central no tiene que ser de igual distancia entre los planos de tierra, en el caso general el material dieléctrico puede ser diferente por encima y por debajo del conductor central. Para evitar la propagación de modos no deseados los dos planos a tierra deben ser cortocircuito. La linea TEM con placas es no dispersivo y no tiene frecuencia de corte, buen aislamiento, entre los rastros adyacentes se puede lograr mas facilmente que con microstrip.
